Ciorcailí inmheánacha vs seachtracha: Príomhdhifríochtaí a mhínítear

Is comhpháirteanna riachtanacha iad na cinócailí, ar a dtugtar fáinní coinneála nó fáinní snap freisin, a úsáidtear chun páirteanna a fháil ar seafta nó taobh istigh de thithíocht. In ainneoin a méid beag, tá ról ríthábhachtach acu maidir le tionóil a choinneáil i bhfeidhm, go háirithe i gcórais mheicniúla le codanna rothlacha nó sleamhnáin. I measc na gcineálacha is coitianta tá Ciorcail Inmheánacha is Ciorclacha Seachtracha . Cé go bhfreastalaíonn siad ar chuspóirí comhchosúla - gluaiseacht chliathánach na gcomhpháirteanna - tá a ndearadh, a bhfeidhm agus a suiteáil difriúil go háirithe.

San alt seo, déanfaimid iniúchadh ar an Príomhdhifríochtaí idir Ciorcail Inmheánacha agus Seachtracha , lena n -áirítear a struchtúr, a bhfeidhmiú, a modhanna suiteála, agus conas an cineál ceart a roghnú do do chuid riachtanas.

Cad iad na ciorcailíDsw

Is fáinní miotail leath-solúbtha iad na ciorcailí a fheileann isteach i ngéibheann machined i dtolladh (poll) nó ar sheafta. Feidhmíonn siad mar dhúntóirí meicniúla, ag coinneáil comhpháirteanna ó shleamhnú nó ag aistriú feadh na haise. Is iondúil go ndéantar ciorcailí as cruach earraigh nó as cruach dhosmálta, ag tairiscint an leaisteachas agus an neart a theastaíonn le haghaidh tionóil arís agus arís eile agus dí -chomhshó.

Tagann ciorcail i ndearaí éagsúla, ach is iad an dá chineál príomhúla:

Ciorcail Inmheánacha - Fit isteach i groove taobh istigh de tholladh nó tithíocht

Ciorclacha Seachtracha - Fit isteach i groove ar an taobh amuigh de seafta

1. Dearadh agus Struchtúr

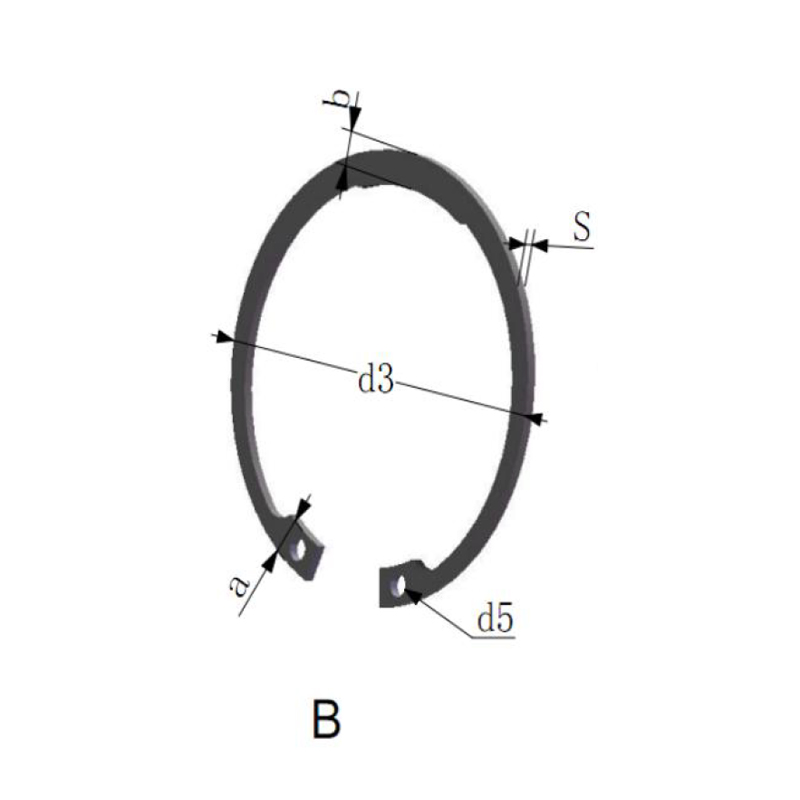

Ciorcail Inmheánacha

Múnlaithe le bheith oiriúnach laistigh den trastomhas inmheánach de tholladh sorcóireach nó tithíocht

Is iondúil go mbíonn poill bheaga nó lugs le haghaidh greamairí ciorclacha feistithe le foircinn le haghaidh greamairí ciorcail

Comhbhrú nuair a shuiteáiltear é, ag cur brú amach chun iad féin a choinneáil i bhfeidhm

Ciorclacha Seachtracha

Atá deartha chun timfhilleadh timpeall an trastomhas seachtrach de seafta

Foircinn oscailte gné a leathnaíonn le linn na suiteála

Conradh isteach sa groove seafta, ag cur brú isteach chun fanacht ina shuí

2. Suiteáil agus Deireadh

Éilíonn an dá chineál ciorclach greamairí speisialta, ar a dtugtar greamairí ciorcal Nó greamairí fáinne snap, le leideanna a thagann isteach sna poill ar fhoircinn an chiorcail.

Ciorcailí inmheánacha a shuiteáil:

Ídigh greamairí inmheánacha ciorcal Le leideanna oscailte amach

Cuir na leideanna isteach sna poill chiorcal, comhbhrúigh an fáinne, agus cuir isteach é i groove inmheánach an tolladh

Scaoileadh chun ligean don chiorclán dul i bhfeidhm

Ciorcailí seachtracha a shuiteáil:

Ídigh greamairí seachtracha ciorcail le leideanna dúnta isteach

Cuir na leideanna isteach, leathnaigh an ciorcal, agus sleamhnaigh é thar an seafta isteach sa groove

Scaoileadh chun an fáinne a shuí go gasta ina seasamh

Is é an t -aistriú ach cúl na suiteála, ag baint úsáide as an gcineál céanna greamairí.

3. Iarratais

Braitheann an príomh -idirdhealú in iarratais ar an gcaithfear an chomhpháirt a shrianadh taobh istigh de pholl nó ar seafta.

Úsáidtear ciorcail inmheánacha chun:

Cosc a chur ar chomhpháirteanna sleamhnú as Bores nó Cásálacha Sorcóireacha

Coinnigh imthacaí, sleeves, nó bushings taobh istigh de pholl

Coiteann i dtarchur na ngluaisteán, sorcóirí hiodrálacha, agus Cásálacha Gear

Úsáidtear ciorcail sheachtracha chun:

Coinnigh codanna ó sleamhnú as a seafta nó acastóir rothlach

Giaranna slán, ulóga, nó imthacaí i bhfeidhm

Is minic a fhaightear iad i mótair leictreacha, i seafta tiomána, agus i dtionóil uirlisí meaisín

4. Buntáistí agus Breithnithe

Buntáistí Ciorcail Inmheánacha:

Cosnaíonn sé comhpháirteanna taobh istigh de thimpeallachtaí séalaithe

Riosca laghdaithe éillithe seachtrach

Bailchríoch néata, sruthlaithe le níos lú codanna ag dul i léig

Buntáistí Seachtracha Ciorcail:

Éasca a iniúchadh agus a athsholáthar

Greim láidir gathacha ar shafts rothlacha

Is minic a bhíonn sé níos éasca é a shuiteáil i gcórais oscailte

5. Ábhar agus bratuithe

Is as:

Cruach an earraigh charbóin - Durable, le neart ard teanntachta

Cruach dhosmálta -frithsheasmhacht in aghaidh creimthe do thimpeallachtaí muirí nó grád bia

Bratuithe fosfáite nó ocsaíde dubh - Frithchuimilt a laghdú agus creimeadh a chomhrac

Roghanna plátáilte since - Le haghaidh friotaíocht meirge breise agus codarsnacht amhairc

D'fhéadfadh roinnt iarratas a bheith ag teastáil ó roinnt feidhmchlár le haghaidh friotaíocht ualaigh níos airde nó cóimhiotail neamh-mhaighnéadacha i dtimpeallachtaí íogaire.

6. Caighdeáin agus Méideanna

Leanann Circlips toisí caighdeánaithe de réir na gCaighdeán Idirnáisiúnta:

DIN 472 - Ciorcailí inmheánacha do Bores

DIN 471 - Ciorcail sheachtracha do shafts

ANSI/ASME B18.27 - Caighdeán fáinne snap Mheiriceá Thuaidh

Roghnaigh an méid ceart i gcónaí bunaithe ar an trastomhas groove agus an tiús fáinne. Féadann teip chiorclach a bheith mar thoradh ar mhúnlú míchuí, rud a d'fhéadfadh damáiste innealra nó guaiseacha sábháilteachta a chruthú.

7.

Agus ciorcal á roghnú agat, cuir ceist ar an méid seo a leanas:

An bhfuil an chomhpháirt suite taobh istigh de thithíocht or Ar seafta Dsw

Cad é an Treo ualaigh aiseach ionchais ?

Cé mhéad spás tionóil an bhfuil sé ar fáil?

Cad iad na dálaí comhshaoil (taise, teocht, ceimiceáin)?

Is cothabháil rialta nó dí -thionól ag teastáil?

Maidir le tionscadail a bhaineann le naisc inmheánacha agus seachtracha araon, is coitianta é a úsáid An dá chineál ciorclach Le chéile, tá feidhm choinneála ar leith ag gach ceann acu.

Deireadh

Cé go bhfuil sé cosúil le coincheap, Ciorcailí inmheánacha agus seachtracha Freastal ar chuspóirí ar leith agus tá siad curtha in oiriúint do chodanna éagsúla de thionóil mheicniúla. Tá sé ríthábhachtach an difríocht idir iad a thuiscint - conas a shuiteáil siad, cá bhfuil siad oiriúnach, agus conas a fheidhmíonn siad - chun dearadh innealra sábháilte, slán agus éifeachtach a chinntiú.

Cibé an bhfuil tú ag obair ar threalamh tionsclaíoch, ar chórais na ngluaisteán, nó ar uirlisí beachtais, tá sé ríthábhachtach an cineál agus an méid ceart a roghnú chun feidhmíocht a choinneáil agus an caitheamh a íoslaghdú le himeacht ama. Nuair a bhíonn amhras ort, déan tagairt do chaighdeáin an tionscail nó téigh i gcomhairle le déantúsóir chun an ceart a aimsiú do d'iarratas.

Trí na comhpháirteanna beaga ach láidre seo a mhaolú, is féidir le hinnealtóirí agus le teicneoirí a chinntiú go bhfanann páirteanna rothlacha slán, go bhfanann comhpháirteanna ag gluaiseacht ailínithe, agus go bhfeidhmíonn córais mheicniúla go sábháilte agus go réidh. $ $
